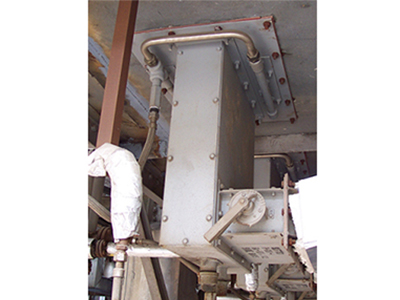

型   号：SPE-G-F/LN(强制通风)、SPE-G-N/LN(自然通风)

适用范围：适用于焦化、重整等装置加热炉，尤其适用于小能量、多火嘴，炉膛温度场要求严格的炼化反应炉。依要求可实现柱状火焰或扁平状火焰，燃用一种或多种高中低压燃料气。

供风形式：自然通风和强制通风。

技术特点：

◎ 采用烟气内循环低NOx燃烧技术，大大降低了烟气NOx生成。

◎ NOx排放低于80mg/Nm³ (约40ppm)。

◎ 火焰长度适中，约1.5～2.0m，很大发热量时火焰不超过2.5m，且刚性好，不舔炉管。

◎ 有直立火焰和附墙火焰两种燃烧形式。

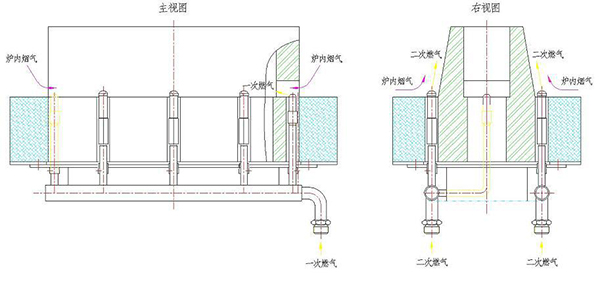

低NOx扁平火焰燃气燃烧器原理图

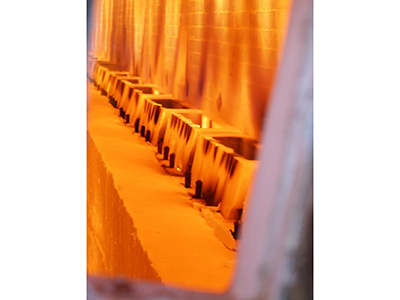

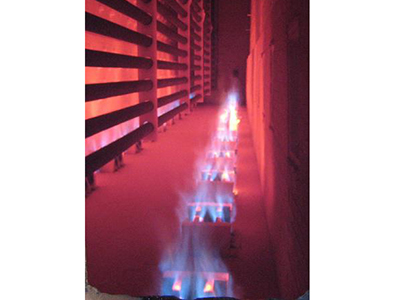

                                  （a）直立燃烧火焰                            （b）附墙燃烧火焰

低NOx扁平火焰燃气燃烧器火焰
